氬弧焊焊接操作方法如下：

一、焊前準備

1、閱讀焊接工藝卡，了解施焊工件的材質、所需要的設備、工具和相關工藝參數。

2、檢查焊機、供氣系統、供水系統、接地是否完好。

3、檢查工件是否合格。

二、送絲

外填絲可以用于打底和填充，是用較大的電流，其焊絲頭在坡口正面，左手捏焊絲，不斷送進熔池進行焊接，其坡口間隙要求較小或沒有間隙。

其優點因為電流大、和間隙小，所以生產效率高，操作技能容易掌握。其缺點是用于打底的話因為操作者看不到鈍邊熔化和反面余高情況，所以容易產生未熔合和得不到理想的反面成形。

三、運焊把

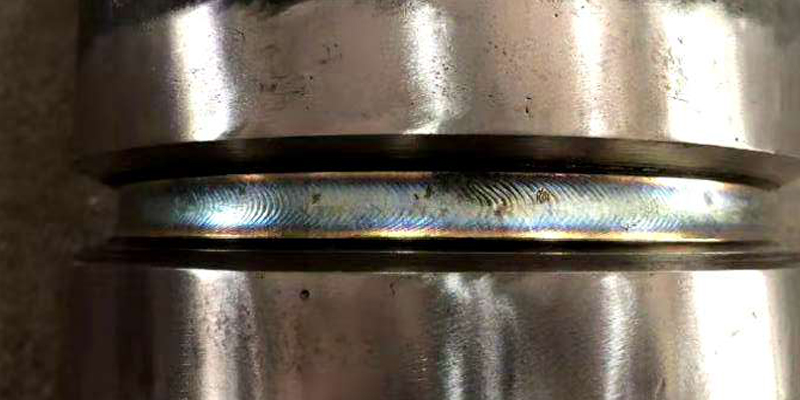

搖把是把焊嘴咀稍用力壓在焊縫上面，手臂大幅度搖動進行焊接。其優點因為焊嘴壓在焊縫上，焊把在運行過程非常穩定，所以焊縫保護好，質量好，外觀成形非常漂亮，產品合格率高，特別是焊仰焊非常方便，焊接不銹鋼時可以得到非常漂亮的外觀的顏色。其缺點是學起來很難，因手臂搖動幅度大，所以無法在有障礙處施焊。

拖把是焊嘴輕輕靠或不靠在焊縫上面，右手小指或無名指也是靠或不靠在工件上，手臂擺動小，拖著焊把進行焊接。其優點是容易學會，適應性好，其缺點是成形和質量沒搖把好，特別是仰焊沒搖把方便施焊，焊不銹鋼時很難得到理想的顏色和成形。

四、引弧

引弧一般采用引弧器（高頻振蕩器或高頻脈沖發生器），鎢極與焊件不接觸引燃電弧，沒有引弧器時采用接觸引弧（多用于工地安裝，特別高空安裝），可用紫銅或石墨放在焊件坡口上引弧，但此法比較麻煩，使用較少，一般用焊絲輕輕一劃，使焊件和鎢極直接短路又快速斷開而引燃電弧。

五、焊接

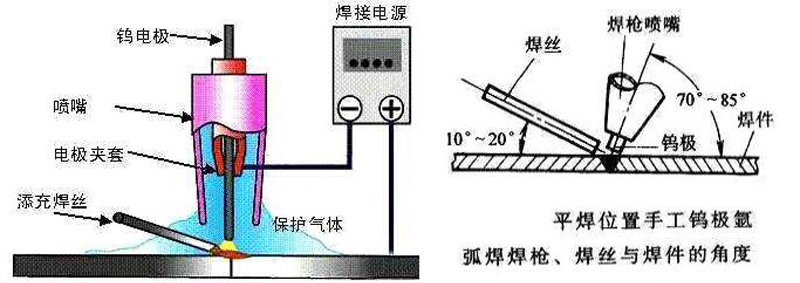

電弧引燃后要在焊件開始的地方預熱3—5秒，形成熔池后開始送絲。焊接時，焊絲焊槍角度要合適，焊絲送入要均勻。焊槍向前移動要平穩、左右擺動是二邊稍慢，中間稍快。

要密切注意熔池的變化，池熔池變大、焊縫變寬或出現下凹時，要加快焊速或重新調小焊接電流。當熔池熔合不好和送絲有送不動的感覺時，要降低焊接速度或加大焊接電流，如果是打底焊目光的注意力應集中在坡口的二側鈍邊處，眼角的余光在縫的反面，注意其余高的變化。

六、收弧

如果直接收弧很容易產生縮孔，如果是有引弧器的焊槍要斷續收弧或調到適當的收弧電流慢收弧，如是沒有引弧器焊機則緩將電弧引到坡口的一邊，不要產生收縮孔，如產生收縮孔要打磨干凈后方可施焊。

收弧如果是在接頭處時，應先將待接頭處打磨成斜口，待接頭處充分熔化后再向前焊10—20mm再緩慢收弧，不可產生縮孔。在生產中經常看見接頭不打磨成斜口，直接加長接頭處焊接時間進行接頭，這是很不好的習慣，這樣接頭處容易產生內凹、接頭未熔合和反面脫節影響成形美觀，如是高合金材料還很容易產生裂紋。

焊后檢查外觀合格，人走要關閉電源和氣。

※氬弧焊之所以能廣泛的應用，主要是因為有如下優點：

1、氬氣保護可隔絕空氣中氧氣、氮氣、氫氣等對電弧和熔池產生的不良影響，減少合金元素的燒損，以得到致密、無飛濺、質量高的焊接接頭；

2、氬弧焊的電弧燃燒穩定，熱量集中，弧柱溫度高，焊接生產效率高，熱影響區窄，所焊的焊件應力、變形、裂紋傾向小；

3、氬弧焊為明弧施焊，操作、觀察方便；

4、電極損耗小，弧長容易保持，焊接時無熔劑、涂藥層，所以容易實現機械化和自動化；

5、氬弧焊幾乎能焊接所有金屬，特別是一些難熔金屬、易氧化金屬，如鎂、鈦、鉬、鋯、鋁等及其合金；

6、不受焊件位置限制，可進行全位置焊接。

氬弧焊調電流要根據焊件的厚度調整，焊件厚度越大，電流越大。通常使用時先采用小電流試焊，覺得電流小再進行電流調節，焊接時盡量用小電流，可以減小焊接變形。
